Оборудование для паллетной логистики

Кросс-секции для паллет

Передают паллеты прямо или на боковую ветвь под углом ±90° без вращения поддона. Подберём нагрузку, цепные ветви и пневматический подъём под вашу линию.

Как работает

  1. 01Приём паллеты

    Груз занимает позицию на кросс-секции

  2. 02Смена опоры

    Пневматический подъём переключает ролики и цепи

  3. 03Передача дальше

    Прямо либо на левую или правую ветвь

Кросс-секция в вашей линии

При передаче на 90° поддон не вращается: узкая ведущая сторона меняется на широкую, и наоборот. Прямой проход выполняется между противоположными сторонами модуля.

В составе линииСовместная работа узлов

Исполнения и цены

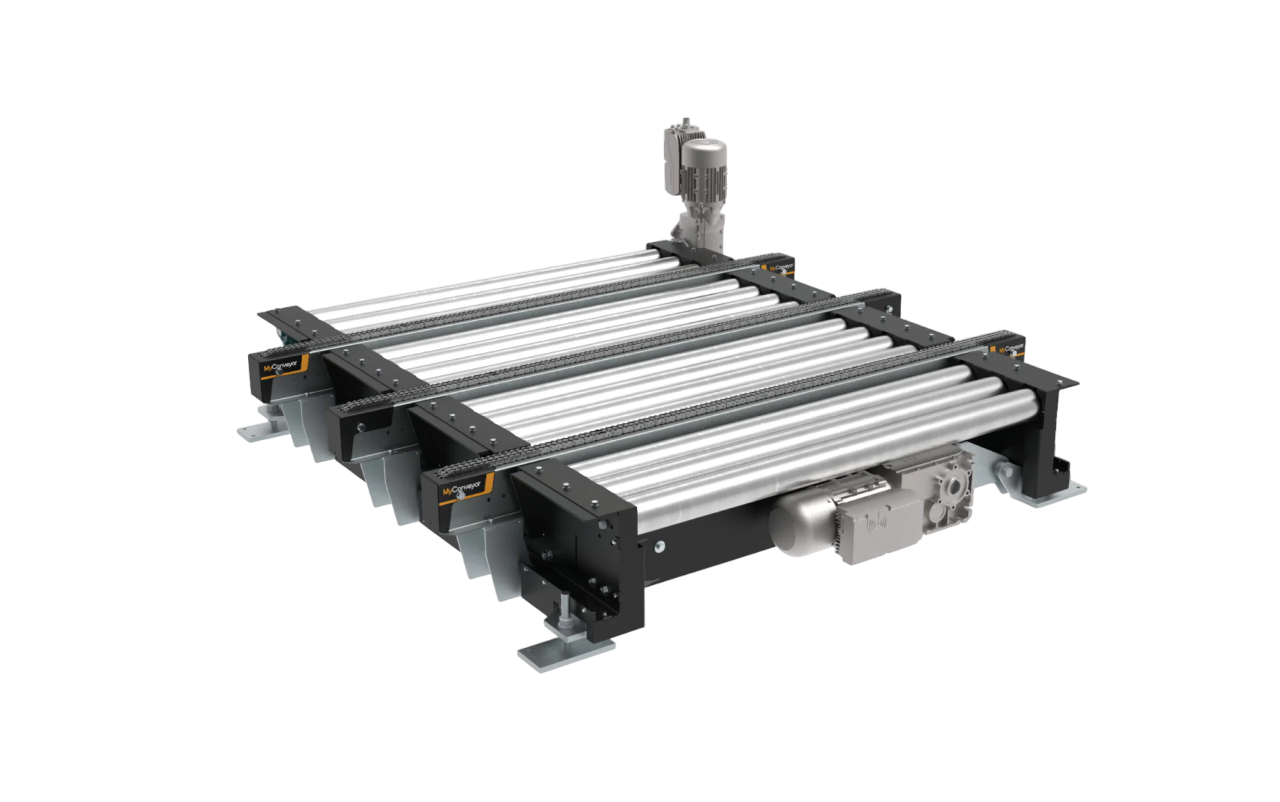

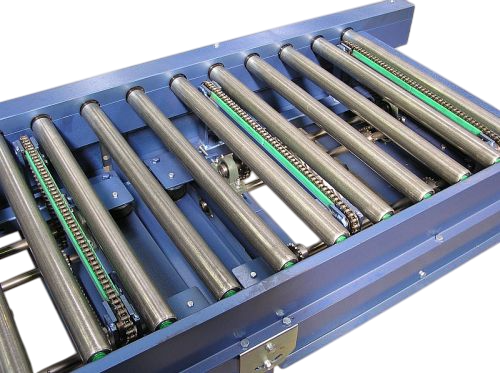

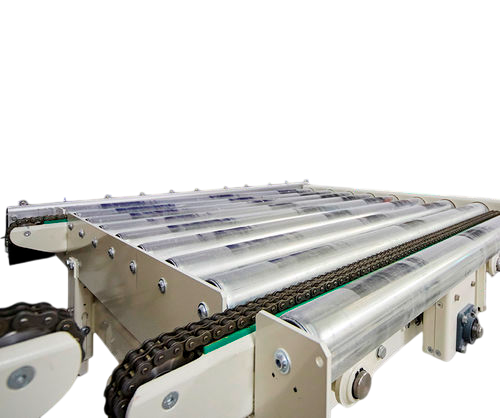

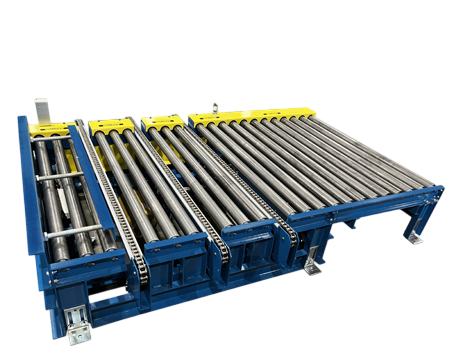

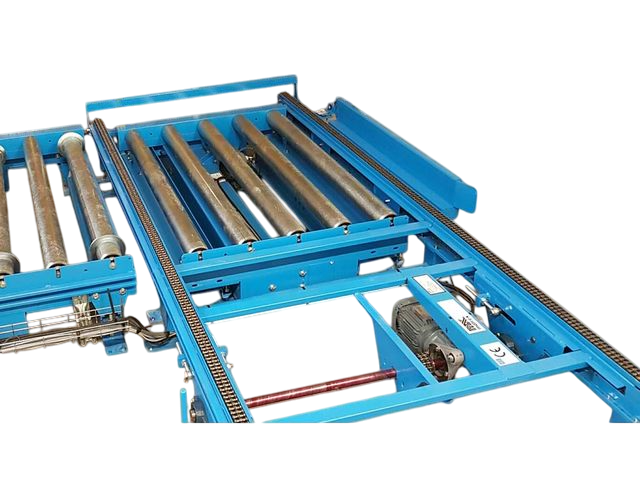

5 исполнений

Настройка выбранной модели откроется в новой вкладке.

Оборудование под заказ. Срок поставки подтверждаем в предложении. Указанная цена — за единицу оборудования в базовом исполнении. Дополнительные опции, индивидуальные изменения и интеграция рассчитываются отдельно. Полные характеристики — в карточке исполнения.

Об оборудовании

К исполнениям и ценам ↑

Кросс-секция объединяет роликовый конвейер и поперечные цепные ветви. Пневматический механизм поднимает или опускает одну из секций, меняя опору поддона. Модуль передаёт паллету налево или направо на 90° либо пропускает прямо между противоположными сторонами (180°). Нагрузку, число и расположение цепных ветвей подбираем по основанию поддона и компоновке линии.

При боковой передаче паллета не вращается относительно помещения: поступившая узкой стороной вперёд после передачи движется широкой стороной, и наоборот. Поворотный стол, напротив, вращает паллету и сохраняет ведущую сторону. Высоту стыковки и последовательность движений согласуем с соседними конвейерами; минимальную высоту, датчики и блокировки определяем при проектировании.

Для подбора: Масса и основание поддона, направление входа и выхода, высота соседних секций, число цепных ветвей и требуемый цикл передачи.

Особенности оборудования SOMIT

Совмещение роликовой и цепной секций в одном модуле.

Передача налево, направо или прямо без вращения паллеты.

Выбор числа и расположения цепных ветвей под основание поддона.

Согласование высоты стыковки с соседними конвейерами.

Управление передачей паллет по сигналам готовности участков.

Пневматический подъём транспортирующей секции.

Характеристики и исполнения

Максимальная масса паллеты, кг
100 / 1000 / 2000
Количество цепных ветвей
2 / 3
Подъёмный механизм
Пневматический
Направления передачи
Налево / направо на 90°; прямой проход
Скорость роликовой секции, м/мин
8 / 16 / 24
Скорость цепной секции, м/мин
8 / 16 / 24

При боковой передаче паллета не вращается, а ведущая сторона меняется. Минимальную высоту и датчики определяем при проектировании.

Сравнить модели ↑

Вопросы о подборе

Чем кросс-секция отличается от поворотного стола?

Оба модуля могут передать паллету налево, направо или прямо. Кросс-секция при боковой передаче не вращает поддон, поэтому узкая ведущая сторона становится широкой, и наоборот. Поворотный стол вращает паллету и сохраняет ведущую сторону относительно движения.

Можно ли установить трансфер в существующую линию?

Да, после проверки высот, габаритов, опор поддона и обмена сигналами. По схеме участка определим необходимую адаптацию.

Совместная работа узлов

В составе вашей линии

Проверим передачу паллет, высоты, сигналы и производительность смежных узлов.

Узлы для совместной работы в линии
От модуля к системе

Решение под вашу задачу

От изменения стандартного исполнения до разработки и запуска всей линии.

Оценить действующий участок

Определим ограничения процесса и участки, на которых автоматизация даст результат.

Аудит автоматизации

Адаптировать модуль

Изменим согласованные размеры и параметры стандартного устройства под ваш поддон и условия.

Обсудить параметры

Спроектировать новый узел

Разработаем индивидуальный механизм, если стандартная конструкция не решает задачу.

Проектирование узлов
Обсудим вашу задачу

Подберём оборудование для вашей задачи

Поможем выбрать исполнение, изменить параметры модуля или определить состав линии. Пришлите размеры и массу груза, требуемую производительность и схему участка. Если данных пока мало, начнём с описания задачи и уточним остальное вместе.
