Оборудование для паллетной логистики

Приводные роликовые конвейеры

Перемещают паллеты по прямым участкам линии и организуют буфер между операциями. Выберите нагрузку и длину; ширину, высоту и скорость согласуем под вашу задачу.

Как работает

  1. 01Приём паллеты

    Поддон поступает на приводные ролики

  2. 02Перемещение

    Ролики перемещают груз вдоль секции

  3. 03Передача дальше

    Конвейер выдаёт паллету по готовности следующего узла

Работа в составе линии

Для буферной зоны согласуем число паллет, расстояния между ними, датчики и алгоритм остановки секций.

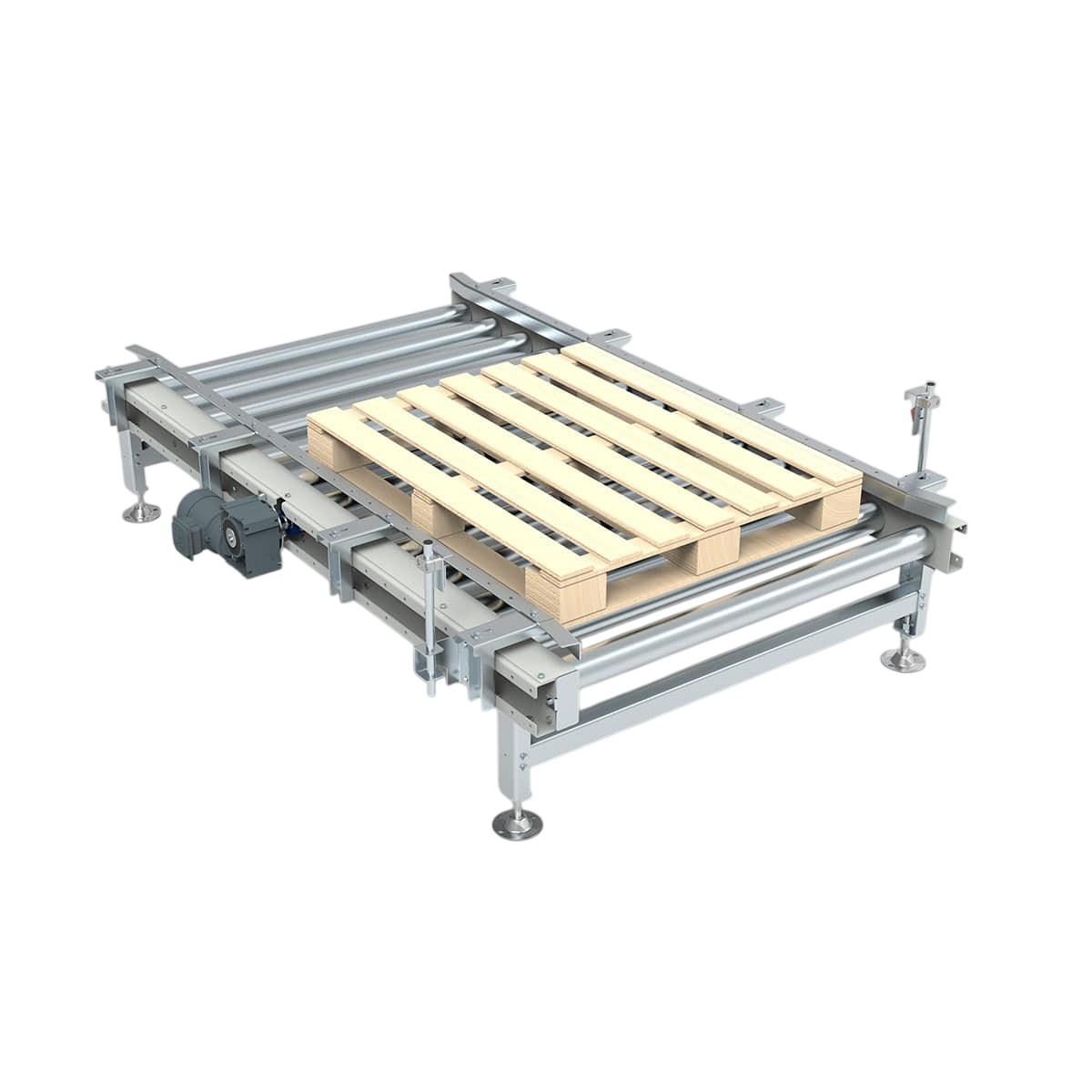

Реализованный проектРКДР‑1: изготовленный модуль 2065 мм

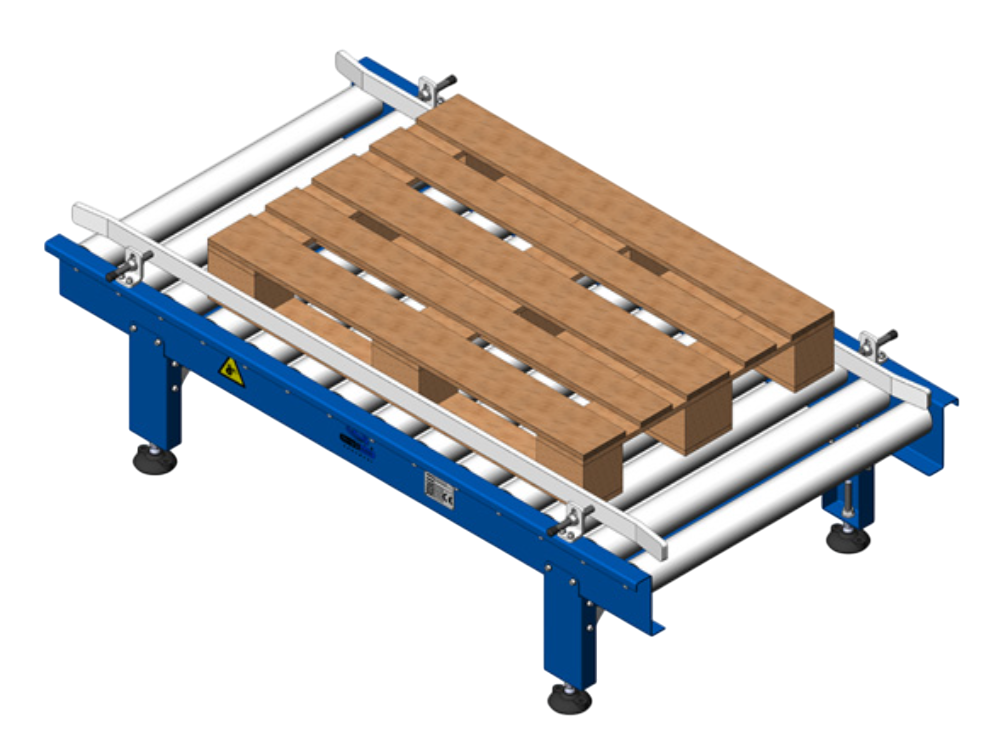

Исполнения и цены

36 исполнений

Настройка выбранной модели откроется в новой вкладке.

Оборудование под заказ. Срок поставки подтверждаем в предложении. Указанная цена — за единицу оборудования в базовом исполнении. Дополнительные опции, индивидуальные изменения и интеграция рассчитываются отдельно. Полные характеристики — в карточке исполнения.

Об оборудовании

К исполнениям и ценам ↑

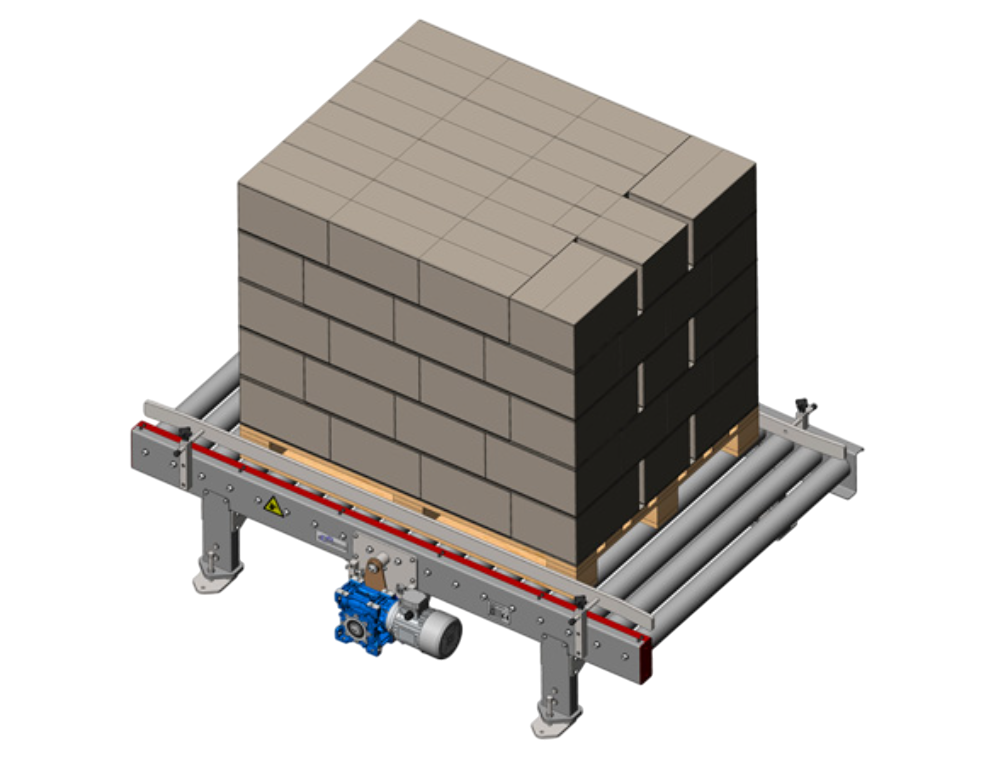

Приводной роликовый конвейер, или паллетный рольганг, перемещает поддоны по прямому участку линии. Он используется для подачи к роботу, обмотчику и другим узлам, отвода готовой продукции и организации промежуточного буфера.

При подборе учитывают массу паллеты с грузом, конструкцию её основания, длину секции и высоту транспортирования. Номинальная длина помогает выбрать типоразмер; фактический размер указан у исполнения. Ширину, скорость, датчики и управление согласуем с соседними участками. SOMIT поставляет отдельные конвейеры и объединяет их в автоматизированную систему.

Для подбора: Габариты и основание поддона, масса с грузом, длина участка, высота передачи, скорость и число паллет в буфере.

Особенности оборудования SOMIT

Исполнения для разных нагрузок и длин участка.

Ролики с защитным цинковым покрытием.

Предусмотрены места крепления кабельных лотков и датчиков.

Адаптация ширины, высоты и скорости транспортирования.

Управление отдельной секцией или совместная работа в линии.

Наработка на отказ, закладываемая при проектировании, — не менее 10 000 часов.

Характеристики и исполнения

Максимальная масса паллеты, кг
100 / 1000 / 2000
Номинальная длина, мм
1500–4800
Фактическая длина, мм
1460–4768
Высота транспортирования, мм
270±25 / 370±25 / 500±25
Скорость транспортирования, м/мин
8 / 16 / 24
Наработка на отказ (проектная)
Не менее 10 000 часов

Номинальная длина обозначает типоразмер. Фактическая длина и остальные параметры — в карточке исполнения.

Сравнить модели ↑

Вопросы о подборе

Почему номинальная и фактическая длина отличаются?

Номинальная длина обозначает типоразмер. Фактическая зависит от конструкции исполнения и указана в карточке; при компоновке используем согласованный габаритный чертёж.

Можно ли изменить ширину стандартного конвейера?

Да. Например, ширину 800 мм можно изменить под задачу заказчика. Допустимую нагрузку и расположение опор проверяем для новой геометрии.

Совместная работа узлов

В составе вашей линии

Проверим передачу паллет, высоты, сигналы и производительность смежных узлов.

Узлы для совместной работы в линии
От модуля к системе

Решение под вашу задачу

От изменения стандартного исполнения до разработки и запуска всей линии.

Оценить действующий участок

Определим ограничения процесса и участки, на которых автоматизация даст результат.

Аудит автоматизации

Адаптировать модуль

Изменим согласованные размеры и параметры стандартного устройства под ваш поддон и условия.

Обсудить параметры

Спроектировать новый узел

Разработаем индивидуальный механизм, если стандартная конструкция не решает задачу.

Проектирование узлов
Обсудим вашу задачу

Подберём оборудование для вашей задачи

Поможем выбрать исполнение, изменить параметры модуля или определить состав линии. Пришлите размеры и массу груза, требуемую производительность и схему участка. Если данных пока мало, начнём с описания задачи и уточним остальное вместе.
