Оборудование для паллетной логистики

Подъёмные конвейеры

Передают паллеты между участками с разной высотой транспортирования. Выберите нагрузку и тип секции; нижний и верхний уровни, ход подъёма и управление согласуем.

Как работает

  1. 01Приём паллеты

    Поддон поступает на подъёмную секцию

  2. 02Изменение высоты

    Платформа выходит на согласованный уровень

  3. 03Передача дальше

    Паллета перемещается на соседний конвейер

Согласование уровней

Для выбора нужны обе высоты передачи. Высота секции от пола и рабочий ход подъёма — разные параметры.

В составе линииСовместная работа узлов

Исполнения и цены

11 исполнений

Настройка выбранной модели откроется в новой вкладке.

Оборудование под заказ. Срок поставки подтверждаем в предложении. Указанная цена — за единицу оборудования в базовом исполнении. Дополнительные опции, индивидуальные изменения и интеграция рассчитываются отдельно. Полные характеристики — в карточке исполнения.

Об оборудовании

К исполнениям и ценам ↑

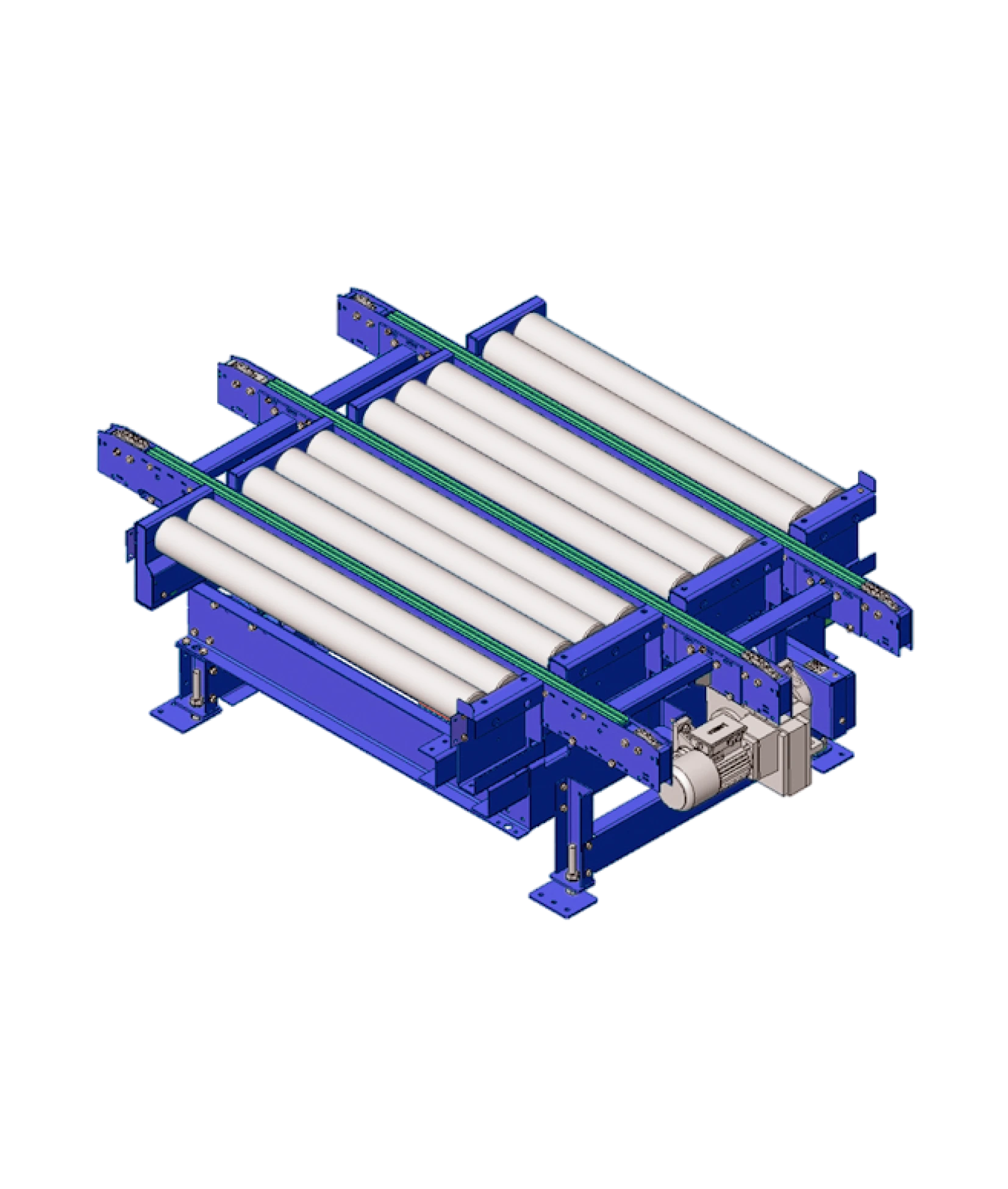

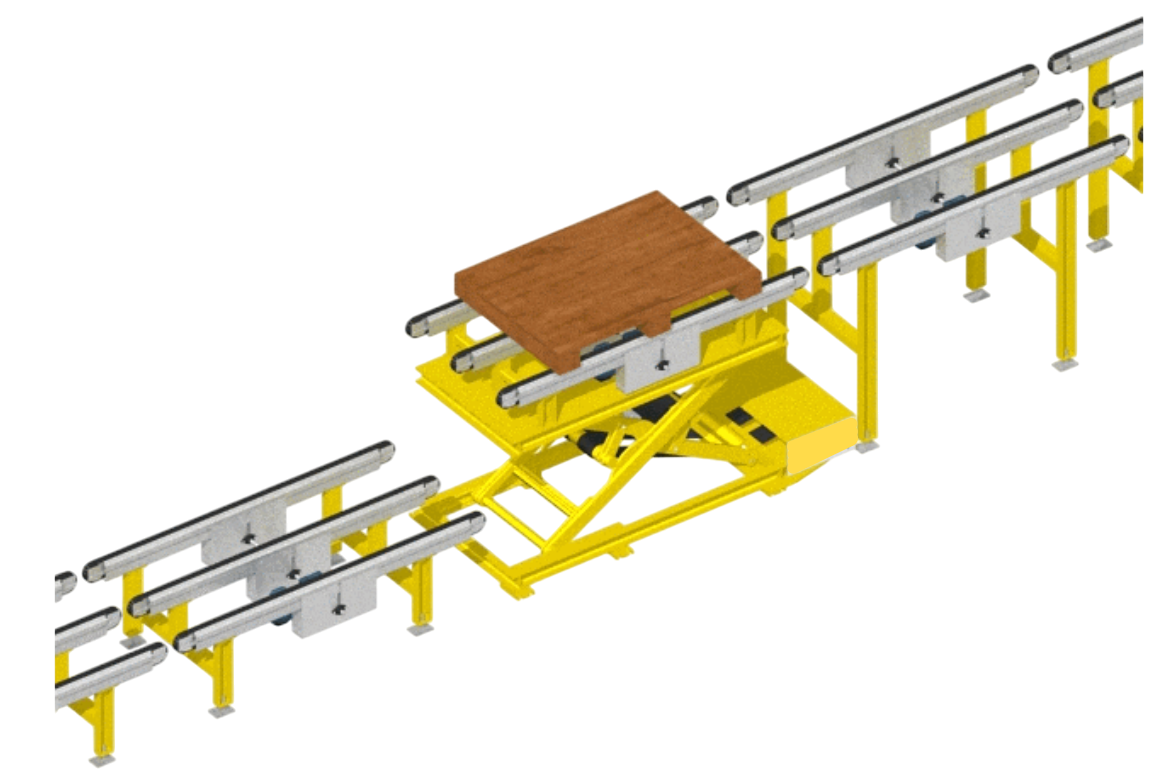

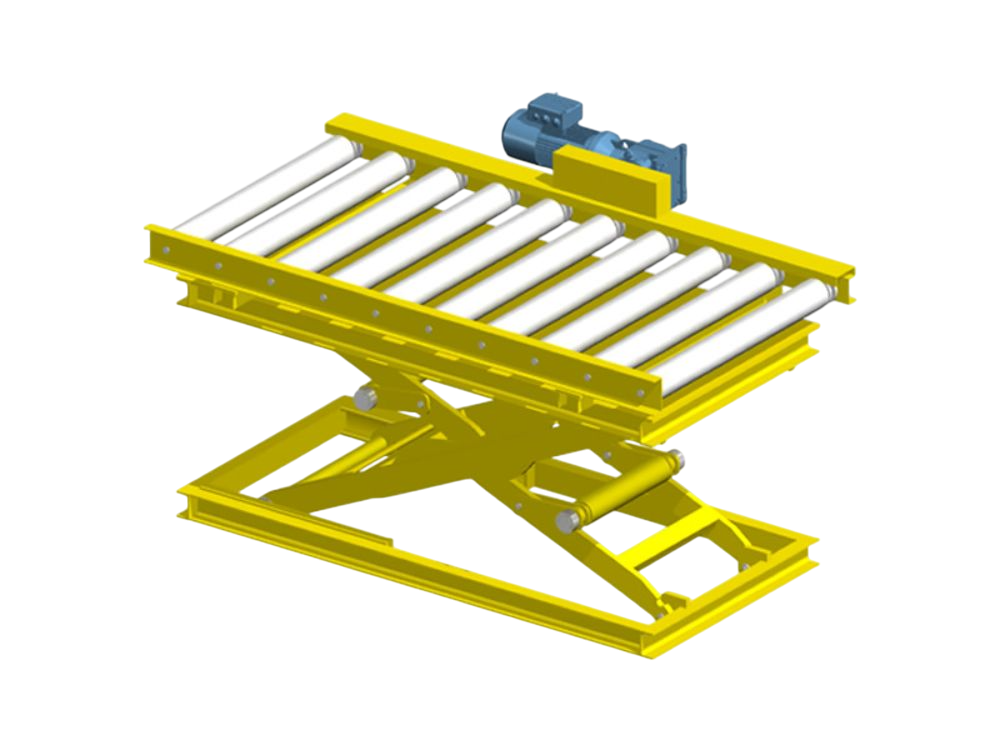

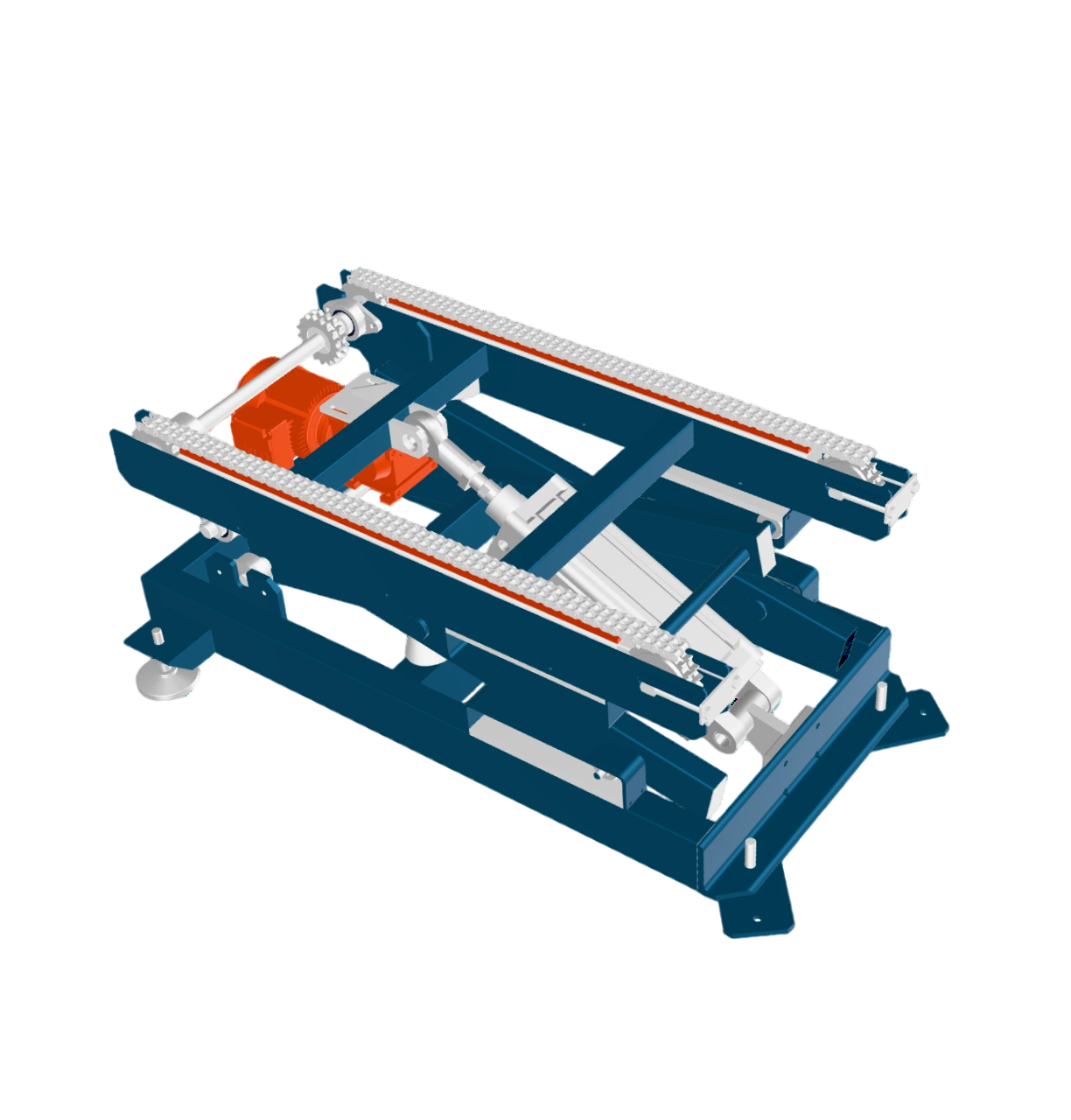

Подъёмный конвейер изменяет высоту паллеты и передаёт её на соседний участок линии. На подвижной платформе размещается роликовая или цепная секция; тип транспортёра выбирают по поддону и условиям стыковки.

Для подбора задают нижний и верхний уровни передачи, массу груза, требуемый цикл и доступное пространство. Подъёмный механизм — пневматический. Ход, минимальную высоту, ограждения, датчики и блокировки определяем при проектировании. Возможность установки в приямок проверяем по условиям площадки. SOMIT согласует модуль и его управление с общей логикой линии.

Для подбора: Нижняя и верхняя высоты передачи, масса и габариты паллеты, направления загрузки и выгрузки, частота циклов, ограничения площадки.

Особенности оборудования SOMIT

Передача паллет между участками с разной высотой.

Выбор роликовой или цепной секции.

Подбор хода и уровней передачи под компоновку.

Согласование датчиков положения и блокировок.

Работа по сигналам системы управления линией.

Пневматический механизм подъёма платформы.

Характеристики и исполнения

Максимальная масса паллеты, кг
100 / 1000 / 2000
Транспортирующая секция
Роликовый / Цепной 2 цепи / Цепной 3 цепи
Рабочая ширина, мм
800 / 1200
Подъёмный механизм
Пневматический

Уровни передачи, ход, минимальную высоту, датчики и блокировки определяем при проектировании.

Сравнить модели ↑

Вопросы о подборе

Подходит ли модуль для перемещения между этажами?

Такая задача требует отдельной проверки высоты, конструкции и условий безопасности. Возможности стандартной подъёмной секции подтверждаем по вашему заданию.

Можно ли загружать паллету с уровня пола?

Проверим вариант установки в приямок или другую схему загрузки. Решение зависит от конструкции модуля и допустимых работ на площадке.

Совместная работа узлов

В составе вашей линии

Проверим передачу паллет, высоты, сигналы и производительность смежных узлов.

Узлы для совместной работы в линии
От модуля к системе

Решение под вашу задачу

От изменения стандартного исполнения до разработки и запуска всей линии.

Оценить действующий участок

Определим ограничения процесса и участки, на которых автоматизация даст результат.

Аудит автоматизации

Адаптировать модуль

Изменим согласованные размеры и параметры стандартного устройства под ваш поддон и условия.

Обсудить параметры

Спроектировать новый узел

Разработаем индивидуальный механизм, если стандартная конструкция не решает задачу.

Проектирование узлов
