Оборудование для паллетной логистики

Рельсовые тележки RGV

Перевозят паллеты по рельсам между постами линии. Выберите нагрузку и конвейер на тележке; длину пути, остановки и последовательность перемещений согласуем по грузопотоку.

Как работает

  1. 01Приём груза

    Паллета поступает на конвейер тележки

  2. 02Поездка к посту

    Тележка движется по рельсовому пути

  3. 03Передача паллеты

    Груз поступает на принимающий участок

Несколько участков — один маршрут

Скорость движения тележки и скорость её конвейера — разные параметры. Производительность зависит также от остановок и времени передачи паллет.

В составе линииСовместная работа узлов

Исполнения и цены

7 исполнений

Настройка выбранной модели откроется в новой вкладке.

Оборудование под заказ. Срок поставки подтверждаем в предложении. Указанная цена — за единицу оборудования в базовом исполнении. Дополнительные опции, индивидуальные изменения и интеграция рассчитываются отдельно. Полные характеристики — в карточке исполнения.

Об оборудовании

К исполнениям и ценам ↑

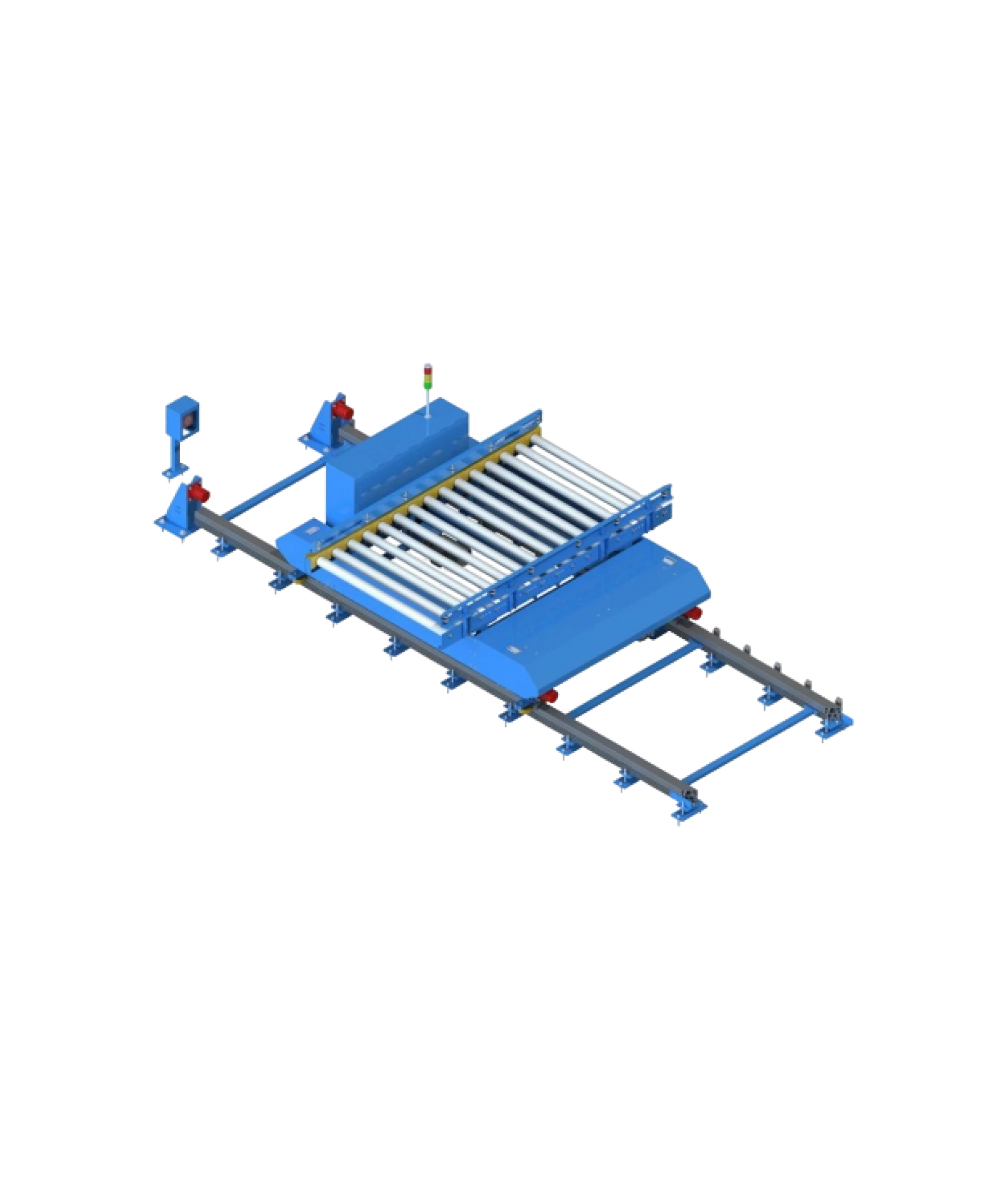

RGV — рельсовая транспортная тележка с конвейерной секцией для приёма и передачи паллет. Она движется по заданному пути, останавливается у нужного поста и передаёт груз на соседнее оборудование.

Рельсовый шаттл рассматривают для связи нескольких участков загрузки и выгрузки. При подборе учитывают расстояния, число постов, массу паллет, время поездки и передачи груза. SOMIT подбирает роликовое или цепное исполнение и согласует позиционирование, питание, ограждение маршрута и обмен сигналами. Пропускную способность оценивают по полному циклу перемещения.

Для подбора: Схема маршрута, расстояния и посты, число паллет в час по направлениям, масса и основание поддона, высота передачи, условия пересечения проездов.

Особенности оборудования SOMIT

Связь нескольких постов загрузки и выгрузки.

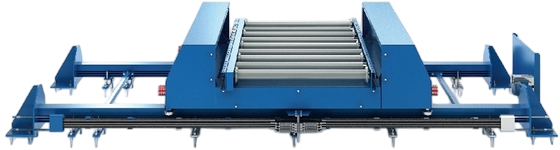

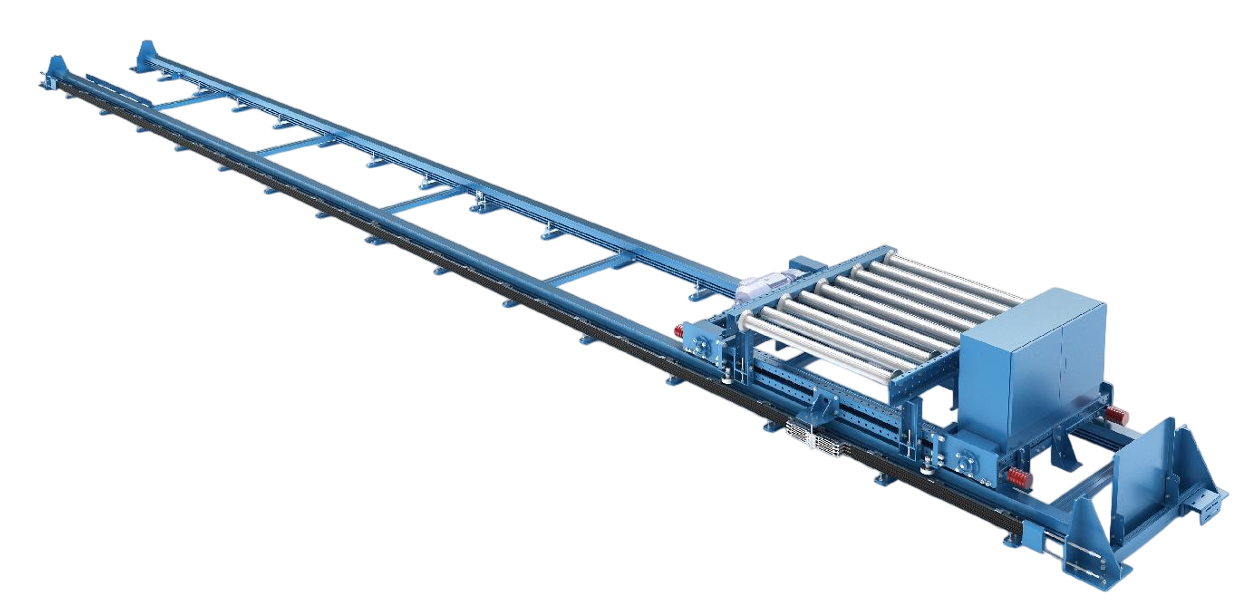

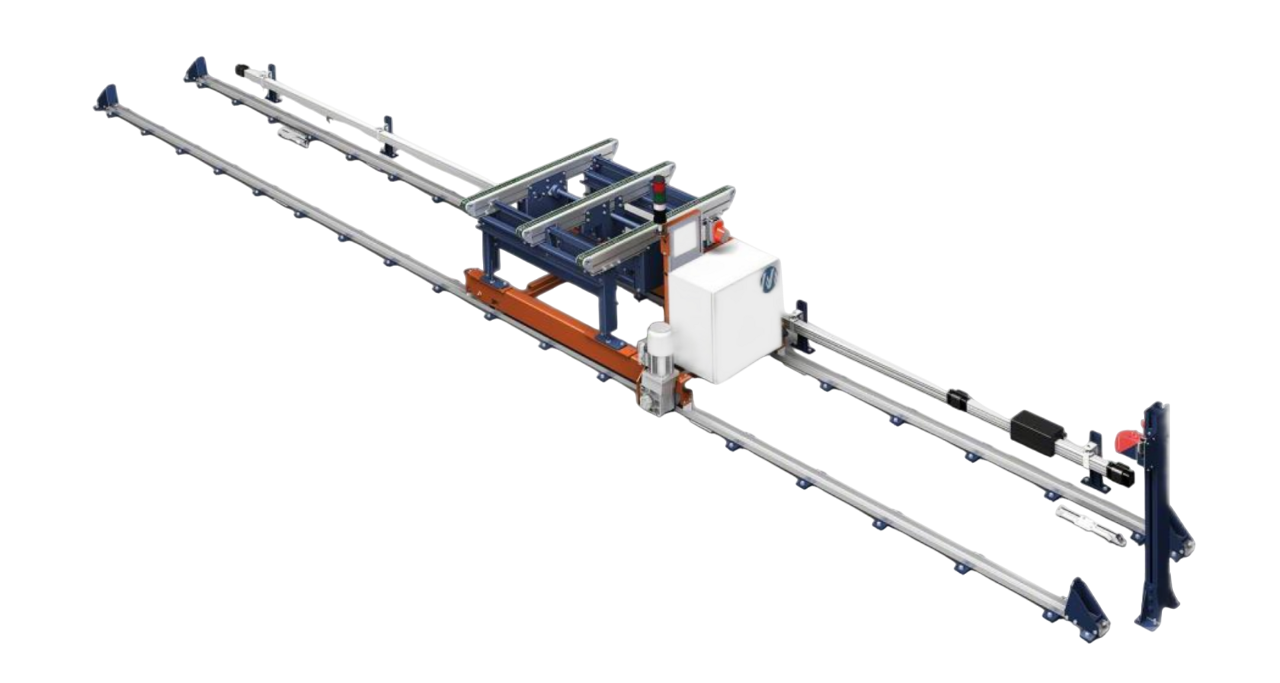

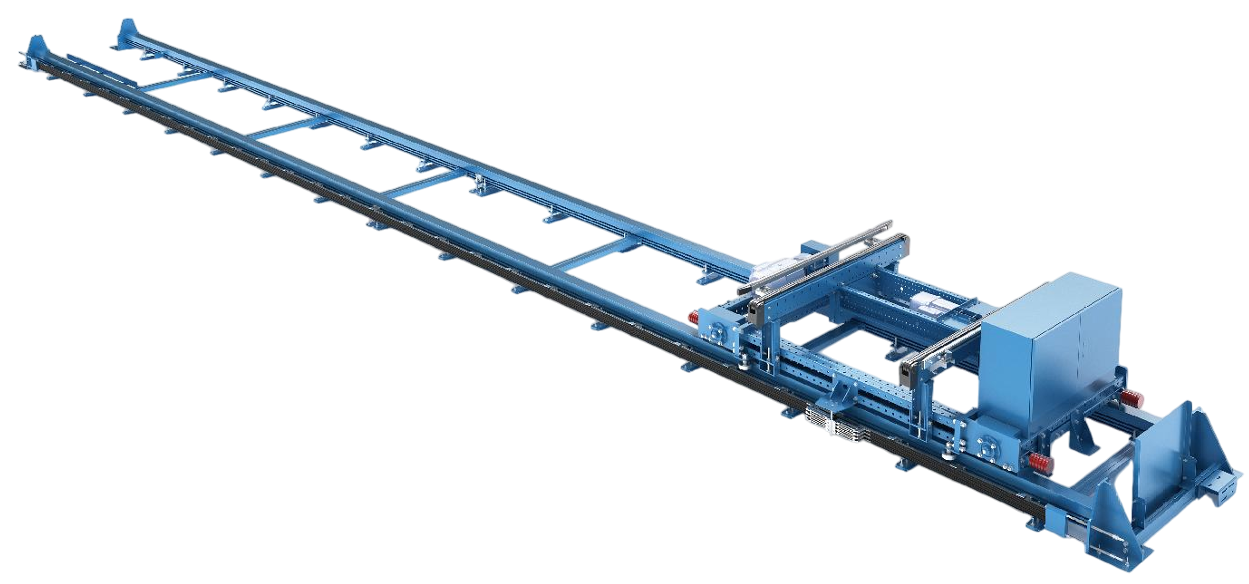

Роликовая или цепная секция на тележке.

Выбор маршрута и остановок по компоновке линии.

Задание очерёдности перевозок системой управления.

Согласование позиционирования с принимающими конвейерами.

Характеристики и исполнения

Максимальная масса паллеты, кг
1000 / 2000
Тип конвейера на тележке
Роликовый / Цепной 2 цепи / Цепной 3 цепи
Рабочая ширина конвейера, мм
800 / 1200
Длина рельсового пути, мм
4000–12000
Высота передачи, мм
500 / 650
Скорость конвейера на тележке, м/мин
8 / 16 / 24

Скорость движения тележки, остановки и полный цикл перевозки определяем по маршруту и компоновке линии.

Сравнить модели ↑

Вопросы о подборе

Чем RGV отличается от AGV или AMR?

Представленная RGV движется по рельсовому пути. Это не безрельсовый мобильный робот со свободно задаваемыми маршрутами по полу.

Может ли одна тележка обслуживать несколько линий?

Да, если её полный цикл обеспечивает нужный поток. Проверим расстояния, число остановок и время загрузки и выгрузки.

Совместная работа узлов

В составе вашей линии

Проверим передачу паллет, высоты, сигналы и производительность смежных узлов.

Узлы для совместной работы в линии
От модуля к системе

Решение под вашу задачу

От изменения стандартного исполнения до разработки и запуска всей линии.

Оценить действующий участок

Определим ограничения процесса и участки, на которых автоматизация даст результат.

Аудит автоматизации

Адаптировать модуль

Изменим согласованные размеры и параметры стандартного устройства под ваш поддон и условия.

Обсудить параметры

Спроектировать новый узел

Разработаем индивидуальный механизм, если стандартная конструкция не решает задачу.

Проектирование узлов
Обсудим вашу задачу

Подберём оборудование для вашей задачи

Поможем выбрать исполнение, изменить параметры модуля или определить состав линии. Пришлите размеры и массу груза, требуемую производительность и схему участка. Если данных пока мало, начнём с описания задачи и уточним остальное вместе.
