Оборудование для паллетной логистики

Гравитационные конвейеры

Перемещают паллеты по наклонным роликам к зоне съёма гидравлической тележкой. Подберём нагрузку, длину, уклон и выходной участок под ваш груз и способ выдачи.

Как работает

  1. 01Приём паллеты

    Поддон поступает на наклонные ролики

  2. 02Движение к выходу

    Паллета перемещается под действием силы тяжести

  3. 03Съём груза

    Гидравлическая тележка забирает паллету

Накопление и выдача

Торможение и разделение паллет подбирают по диапазону массы и состоянию поддонов. Возможность накопления подтверждают для выбранной схемы.

В составе линииСовместная работа узлов

Исполнения и цены

6 исполнений

Настройка выбранной модели откроется в новой вкладке.

Оборудование под заказ. Срок поставки подтверждаем в предложении. Указанная цена — за единицу оборудования в базовом исполнении. Дополнительные опции, индивидуальные изменения и интеграция рассчитываются отдельно. Полные характеристики — в карточке исполнения.

Об оборудовании

К исполнениям и ценам ↑

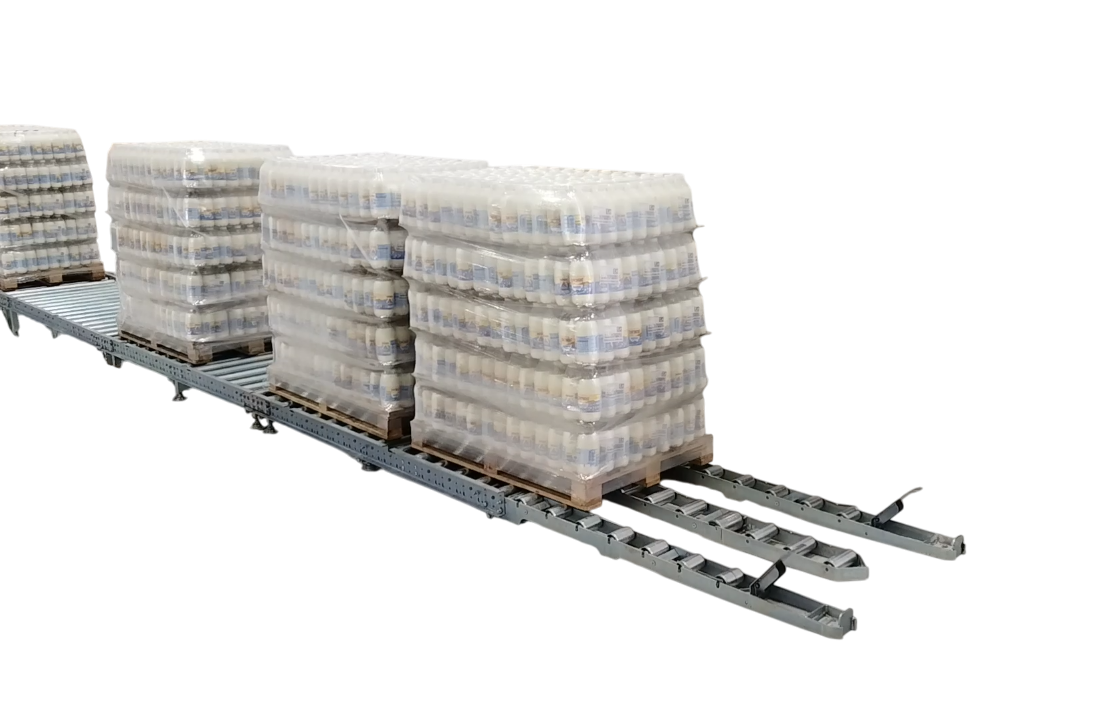

Гравитационный роликовый конвейер перемещает паллеты за счёт уклона. Его используют на выходе линии и в буферных зонах перед съёмом готовой продукции гидравлической тележкой — рохлей.

Для контролируемого движения подбирают уклон, тормозные элементы, останов и разделение паллет. Расчёт зависит от массы груза, состояния основания поддона и длины накопления. Само перемещение не требует электропривода, но состав датчиков и управления зоной выдачи определяют по схеме линии. SOMIT согласует также доступ вил и рабочую высоту выходного участка.

Для подбора: Минимальная и максимальная масса паллеты, состояние поддонов, число мест в буфере, высота входа, тип тележки и схема съёма.

Особенности оборудования SOMIT

Перемещение поддонов без электропривода роликов.

Подбор длины участка под требуемый буфер.

Тормозные элементы для ограничения скорости движения.

Выходной участок под согласованную складскую тележку.

Стыковка с приводными конвейерами линии.

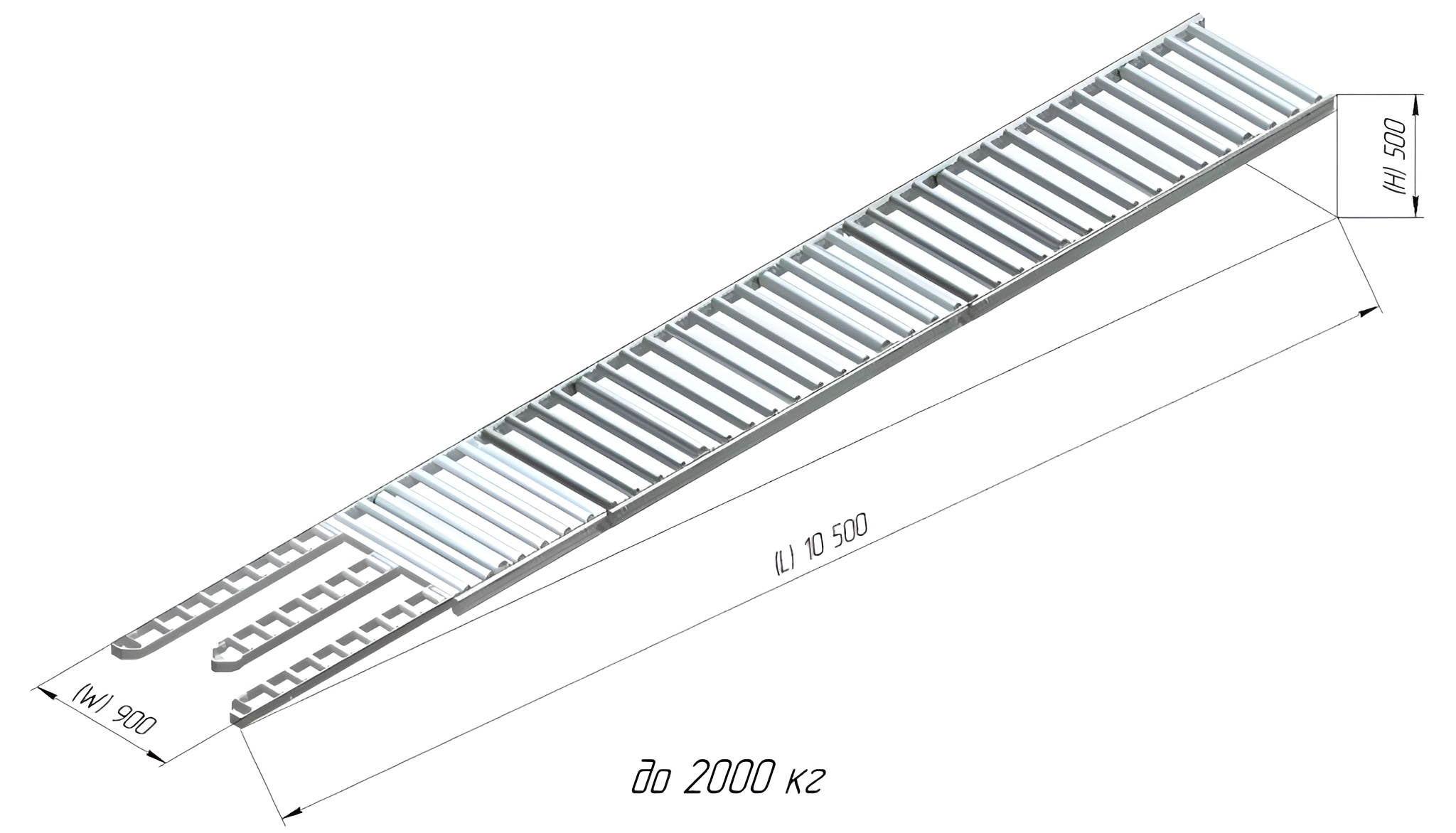

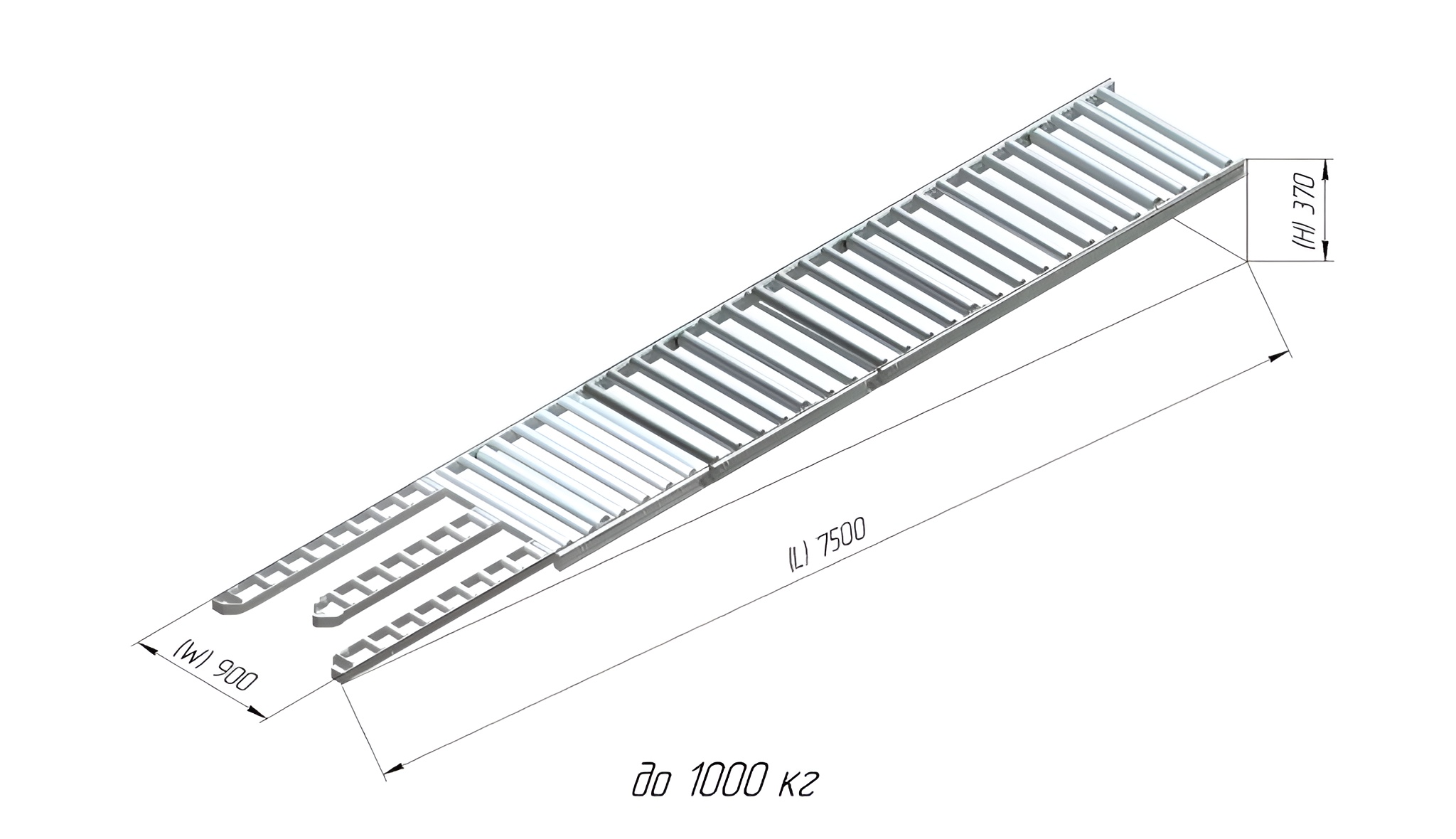

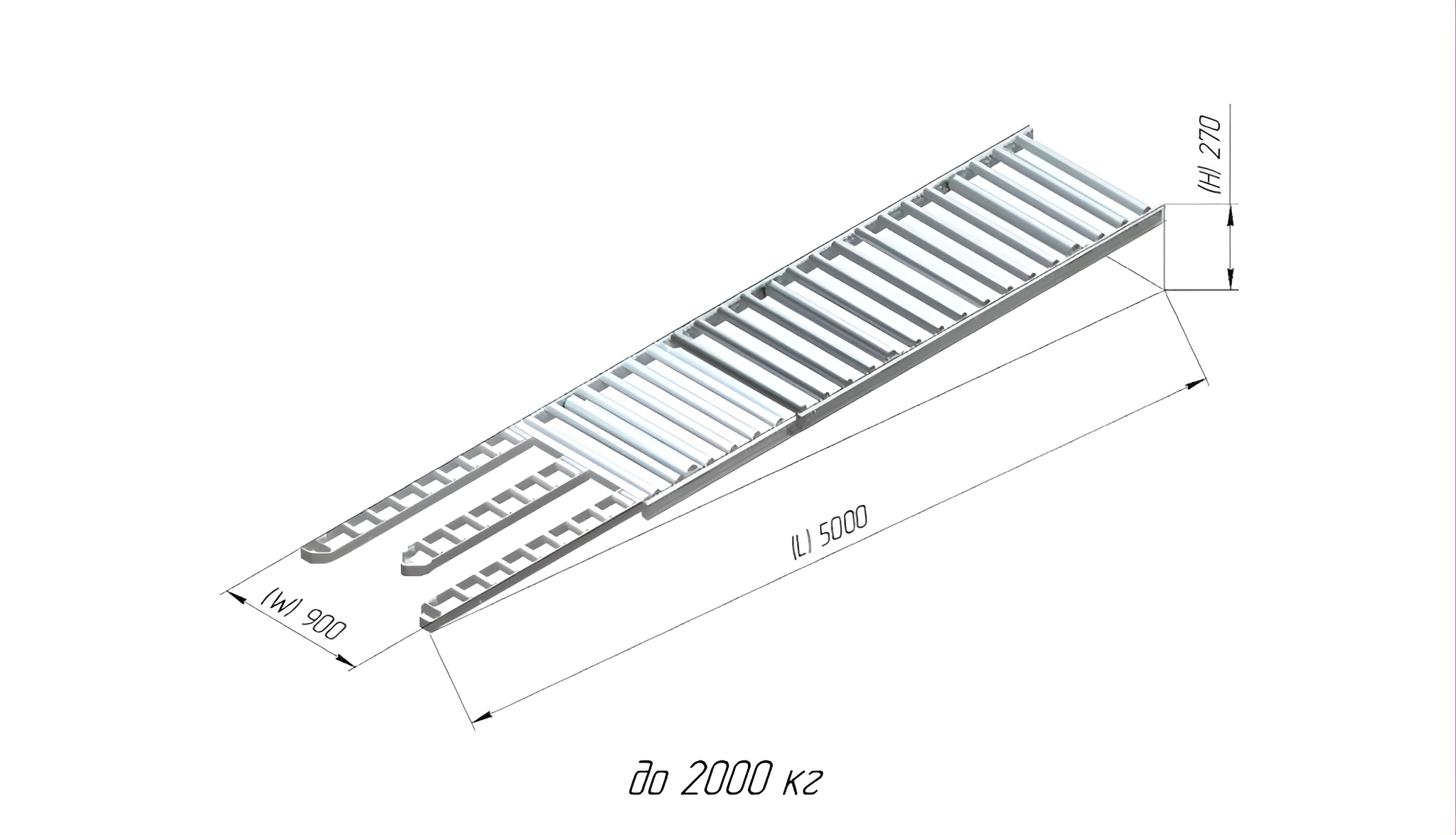

Характеристики и исполнения

Максимальная масса паллеты, кг
1000 / 2000
Длина конвейера, мм
5000 / 7500 / 10500
Рабочая ширина, мм
900
Высота загрузки, мм
270 ± 25 / 370 ± 30 / 500 ± 35

Уклон, тормозные элементы и останов подбираем по массе груза, основанию поддона и длине накопления.

Сравнить модели ↑

Вопросы о подборе

Такому конвейеру совсем не нужно электричество?

Для движения поддона электропривод не нужен. Датчики, управление остановами и связь с линией могут потребовать питания — это зависит от комплектации.

Можно ли перевозить лёгкие и тяжёлые паллеты по одной секции?

Диапазон массы учитывают при выборе уклона и тормозных элементов. Совместимость проверяют для вашего набора грузов и поддонов.

Совместная работа узлов

В составе вашей линии

Проверим передачу паллет, высоты, сигналы и производительность смежных узлов.

Узлы для совместной работы в линии
От модуля к системе

Решение под вашу задачу

От изменения стандартного исполнения до разработки и запуска всей линии.

Оценить действующий участок

Определим ограничения процесса и участки, на которых автоматизация даст результат.

Аудит автоматизации

Адаптировать модуль

Изменим согласованные размеры и параметры стандартного устройства под ваш поддон и условия.

Обсудить параметры

Спроектировать новый узел

Разработаем индивидуальный механизм, если стандартная конструкция не решает задачу.

Проектирование узлов
Обсудим вашу задачу

Подберём оборудование для вашей задачи

Поможем выбрать исполнение, изменить параметры модуля или определить состав линии. Пришлите размеры и массу груза, требуемую производительность и схему участка. Если данных пока мало, начнём с описания задачи и уточним остальное вместе.
