Разработан мобильный демонстрационный стенд для лидарного сканирования

  Конструкторы компании АТМ Технолоджи разработали и изготовили переносной демонстрационный стенд для лидарных сканирующих систем. Установка решает задачу оперативного представления функциональных возможностей 3D-лидаров в условиях выставок и выездных встреч, сочетая мобильность, защищенность и интерактивность. Рассмотрим конструктивные решения, особенности интеграции и практическая значимость разработки подробнее.

  Эффективная демонстрация возможностей сложных измерительных систем, таких как лидары, за пределами лабораторий или промышленных объектов представляет собой значимую задачу. Традиционные стационарные установки непригодны для выездных мероприятий, а использование прототипов без защитного исполнения ограничено.

  Целью проекта стала разработка специализированного мобильного стенда, обеспечивающего:

• Наглядную демонстрацию процесса и результатов 3D-сканирования;
• Быстрое развертывание и простоту транспортировки;
• Надежную работу в условиях интенсивной эксплуатации;
• Интерактивное взаимодействие с аудиторией.

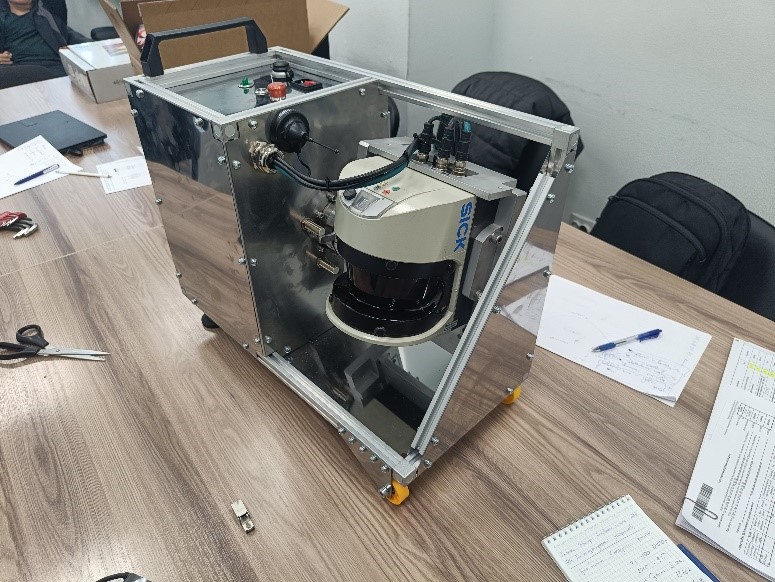

  Основой стенда послужил каркас, собранный из алюминиевого профиля. Выбор материала обусловлен требованием к массе (финальный вес конструкции – 18 кг) при сохранении необходимой жесткости и устойчивости к вибрациям при перевозке. Защитные и несущие панели выполнены из нержавеющей стали, обеспечивая коррозионную стойкость и защиту внутренних компонентов от механических воздействий.

  Ключевыми функциональными узлами являются лидарная сканирующая головка, установленная на прецизионной поворотной платформе внутри защитного кожуха. Блок управления интегрирован в корпус стенда и включает в себя промышленный программируемый контроллер. Модуль беспроводной связи Wi-Fi , для управления и передачи данных. Система электропитания выполнена в виде автономного блока с PFC-корректором, вход 100-240В AC 50/60Гц, выход 24В DC. Обеспечивает стабильную работу всех компонентов.

  Управление полученной мини установкой осуществляется через веб-интерфейс с любого устройства (ноутбук, планшет, смартфон), при подключении к сети Wi-Fi стенда. Результаты сканирования визуализируются в режиме реального времени с использованием легковесного ПО собственной разработки.

      Эксплуатационные характеристики:

• Время развертывания: ≤ 7 минут (установка на ровную поверхность, подключение к сети 220В, запуск в работу).
• Рабочий диапазон температур: +5°C до +40°C (конструкция предусматривает возможность дооснащения термостатирующим кожухом для экстремальных условий).
• Защита: IP54 (пылезащищенность, защита от брызг воды со всех направлений).
• Габариты в транспортном положении (ШxГxВ): 600 x 400 x 500 мм.

  Для стенда разработано специализированное программное обеспечение, включающее драйверы управления лидаром и поворотным механизмом; алгоритмы первичной обработки облака точек (фильтрация шумов, декомпозиция по интенсивности); веб-сервер для удаленного доступа и визуализации данных через браузер; инструменты для сохранения и экспорта сканов.

  Разработанный стенд решает несколько критически важных задач для продвижения лидарных технологий:

• Позволяет проводить демонстрации непосредственно на территории заказчика или на стенде выставки с полным сохранением функциональности. Это существенно повышает эффективность B2B-коммуникаций;

• Легкость и компактность снижают затраты на перевозку по сравнению с перебазированием промышленных систем. Что в свою очередь сокращает логистические издержки;

• Может использоваться для обучения сотрудников заказчика основам работы с лидарными данными;

• Позволяет апробировать новые алгоритмы обработки сканов в "полевых" условиях перед внедрением основных промышленных систем.

В заключении стоит заметить, что представленный мобильный демонстрационный стенд лидарного сканирования является закономерным ответом на потребность рынка в гибких инструментах презентации сложных измерительных технологий. Использование современных материалов (алюминий, нержавеющая сталь), передовых компонентов автоматики  и разработка специализированного ПО позволили создать решение отвечающее всем запросам рынка.

Данная разработка расширяет арсенал нашей компании для эффективного взаимодействия с клиентами и партнерами, демонстрируя не только возможности лидарного сканирования, но и компетенции в создании специализированного инженерного оборудования.
